1) Conceptos clave: front-to-back y por qué importa

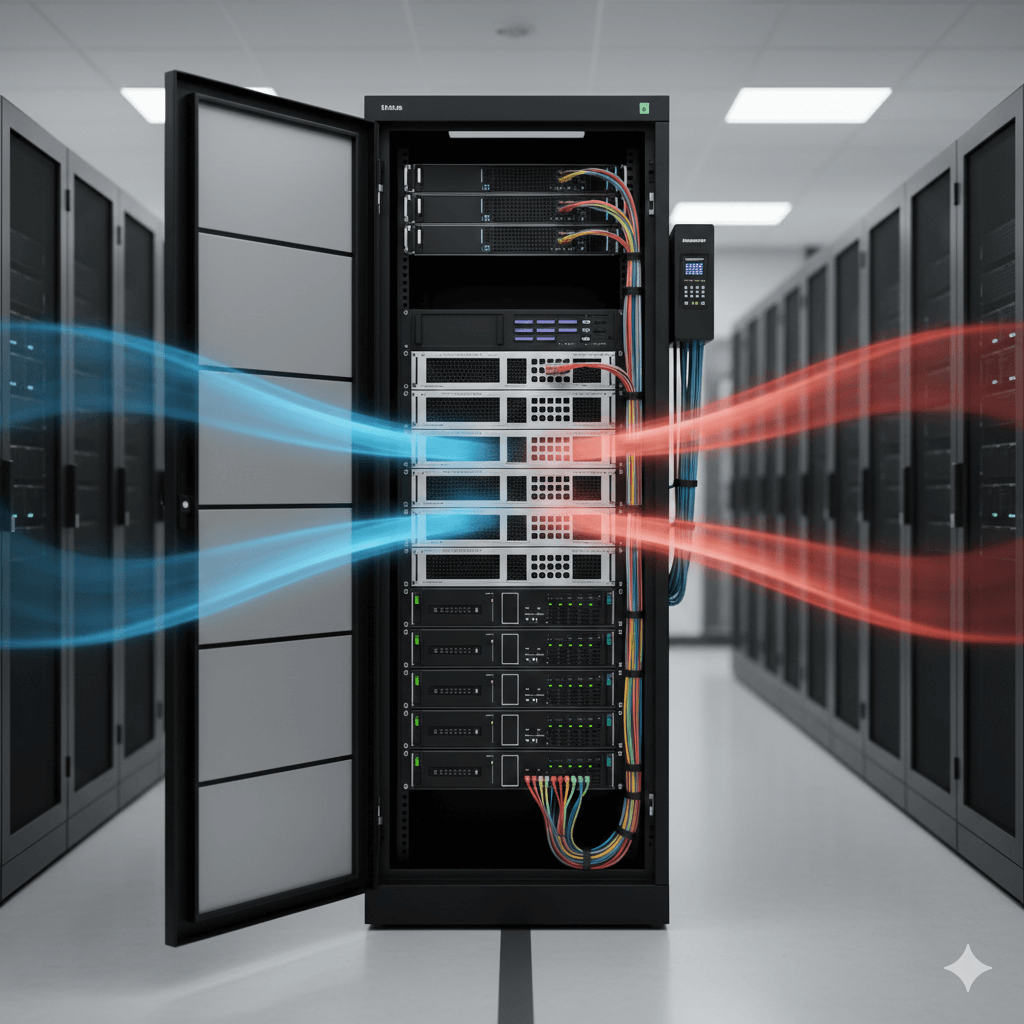

En la mayoría de servidores y switches actuales, el flujo de aire está pensado para entrar por el frontal (cold aisle) y salir por la parte trasera (hot aisle). A esto lo llamamos front-to-back.
Si mantienes esa dirección de forma consistente, el aire frío llega a las tomas de los equipos, atraviesa los disipadores/ventiladores y sale caliente por detrás, donde debería ser extraído o evacuado.
Los problemas aparecen cuando:
- Hay huecos en el frontal del rack (U libres) y el aire caliente del interior recircula hacia delante.
- Se mezclan equipos con flujo back-to-front (algunos switches/PSU) en el mismo rack.
- El pasillo frío no está realmente “frío” porque se mezcla con retorno caliente.
| Tipo de equipo | Flujo típico | Qué implica | Recomendación |
|---|---|---|---|
| Servidores estándar | Front-to-back | Entrada en pasillo frío, salida a pasillo caliente | Mantener frontal limpio y U libres selladas |
| Switches (según modelo) | Front-to-back o back-to-front | Si está invertido, “rompe” el flujo del rack | Agrupar por flujo o usar kits/ubicación dedicada |
| Equipos legacy / appliances | Variable | Ventilación lateral o irregular | Separar por zona o añadir guías/baffles |
2) BTU/h: cálculo rápido para estimar carga térmica
En un rack TI, casi toda la energía eléctrica consumida se convierte en calor. Por eso, un cálculo rápido es: W → BTU/h. La relación práctica más usada es:
1 W ≈ 3,412 BTU/h
| Potencia eléctrica (kW) | BTU/h aprox. | Lectura práctica |
|---|---|---|
| 1 kW | 3.412 BTU/h | Rack “ligero” (IT + red básica) |
| 3 kW | 10.236 BTU/h | Rack típico CPD pequeño/medio |
| 5 kW | 17.060 BTU/h | Densidad media-alta (más exigente) |
| 10 kW | 34.120 BTU/h | Alta densidad: requiere diseño fino de flujo |
¿De dónde saco los kW reales? La forma más fiable es medir en la alimentación del rack con una PDU medida (metered) o una PDU con monitorización (ideal si además quieres alertas). Ese dato, junto con la temperatura de entrada/salida, te da un diagnóstico muy preciso.
Para recomendaciones térmicas de referencia (rangos de temperatura y buenas prácticas), puedes ampliar en las guías de ASHRAE (Thermal Guidelines for Data Processing Environments).
3) Pasillo frío/caliente: diseño práctico (sin complicarse)
El modelo hot aisle / cold aisle es simple: orientas los racks para que los frontales miren a un mismo pasillo (frío) y las traseras a otro (caliente). El objetivo es evitar mezcla y recirculación.
Regla base
- Frontal del rack = aire de impulsión (frío)
- Trasera del rack = aire de retorno (caliente)
- Sellar huecos para que el aire no “ataje”
| Nivel | Qué implementas | Cuándo es suficiente | Resultado típico |
|---|---|---|---|
| Básico | Orientación correcta + paneles ciegos en U libres | Racks 1–3 kW | Menos recirculación y picos más controlados |
| Intermedio | Separación pasillos + gestión de cableado + sellado de entradas | Racks 3–6 kW | ΔT más estable, menos “hot spots” |
| Avanzado | Contención (frío o caliente) + sensores + ajuste de caudales | > 6 kW o CPD crítico | Mejor eficiencia y capacidad para alta densidad |
Para ejecutar el nivel “básico/intermedio”, normalmente necesitas accesorios muy concretos: paneles ciegos (blanking panels), guías, pasacables y bandejas para mantener el frontal limpio y reducir turbulencias.
4) Errores típicos que disparan la temperatura
- U libres sin panel ciego: el aire caliente del interior se cuela hacia el frontal y la toma de los equipos “respira” caliente.
- Cableado “tapando” la trasera: si el aire no puede salir, sube la presión y baja el caudal efectivo. Ordena con organizadores y pasacables.
- Mezclar flujos opuestos: un switch back-to-front puede “inyectar” calor al pasillo frío.
- Climatizar la sala, no el pasillo: si el retorno caliente se mezcla con impulsión, el CPD parece fresco… hasta que carga.
- No medir: sin consumo real (kW) y temperaturas de entrada/salida, se actúa a ciegas. Una PDU medida lo cambia todo.
5) Checklist de mejoras rápidas (quick wins)
- Sella U libres con paneles ciegos (blanking panels).
- Revisa orientación y evita equipos con flujo invertido mezclados.
- Ordena el cableado trasero para liberar el exhaust.
- Mide consumo real del rack con PDU medida (kW) y calcula BTU/h.
- Mide temperatura (entrada frontal y salida trasera): identifica hot spots.
- Define pasillo frío/caliente aunque sea “light”: orientación + separación física.
- Si hay conmutación/operación frecuente, evita abrir puertas del rack más de lo necesario y planifica acceso con consolas LCD integradas o KVM IP.
En muchos CPD pequeños, solo con los puntos 1–4 la temperatura de entrada baja y se estabiliza. Si aún hay picos, el siguiente salto suele ser contención y gestión de caudales (nivel avanzado).
